Name: KRV-Ventil JRG LedioStop
Brand: JRG
SKU: JRG5281
Price: 175.67 CHF

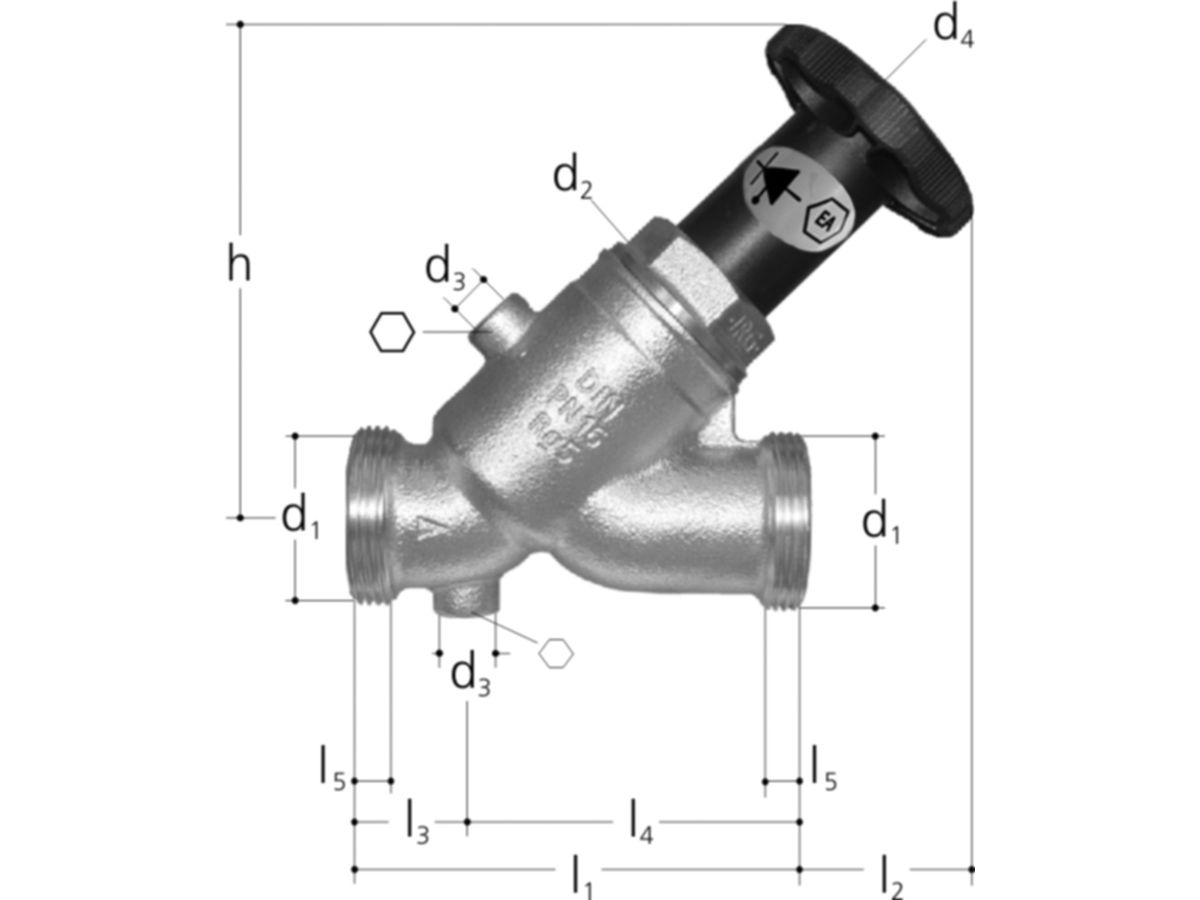

KRV-Ventil JRG LedioStop

Produit	JRG5281

l2 [mm]: 35.0

PN [bar]: 16

h [mm]: 86.5

d4 [mm]: 53

l1 [mm]: 75

DN: 15

d2 G [Zoll]: 1/2

NPK-Nr.: 614.233

JRG-Nr.: 5281.015

d1 G [Zoll]: 3/4

6-kant [mm]: 6

L5 [mm]: 6

zDichtung: 09 294 23

l4 [mm]: 51.5

l3 [mm]: 23.5

d3 Rp [Zoll]: 1/4

l5 [mm]: 6

KRV-Ventil JRG LegioStop DN15

N° d'article

5281.015

l2 [mm]: 41.5

PN [bar]: 16

h [mm]: 104.5

d4 [mm]: 53

l1 [mm]: 87

DN: 20

d2 G [Zoll]: 3/4

NPK-Nr.: 614.234

JRG-Nr.: 5281.020

d1 G [Zoll]: 1

6-kant [mm]: 6

L5 [mm]: 7

zDichtung: 09 294 21

l4 [mm]: 63.0

l3 [mm]: 24.0

d3 Rp [Zoll]: 1/4

l5 [mm]: 7

KRV-Ventil JRG LegioStop DN20

N° d'article

5281.020

l2 [mm]: 42.0

PN [bar]: 16

h [mm]: 116.5

d4 [mm]: 60

l1 [mm]: 99

DN: 25

d2 G [Zoll]: 1

NPK-Nr.: 614.235

JRG-Nr.: 5281.025

d1 G [Zoll]: 1 1/4

6-kant [mm]: 6

L5 [mm]: 8

zDichtung: 09 294 04

l4 [mm]: 74.6

l3 [mm]: 24.4

d3 Rp [Zoll]: 1/4

l5 [mm]: 8

KRV-Ventil JRG LegioStop DN25

N° d'article

5281.025

l2 [mm]: 41.5

PN [bar]: 16

h [mm]: 130.0

d4 [mm]: 70

l1 [mm]: 118

DN: 32

d2 G [Zoll]: 1 1/4

NPK-Nr.: 614.236

JRG-Nr.: 5281.032

d1 G [Zoll]: 1 1/2

6-kant [mm]: 6

L5 [mm]: 9

zDichtung: 09 294 05

l4 [mm]: 88.5

l3 [mm]: 29.5

d3 Rp [Zoll]: 1/4

l5 [mm]: 9

KRV-Ventil JRG LegioStop DN32

N° d'article

5281.032

l2 [mm]: 48.0

PN [bar]: 16

h [mm]: 147.5

d4 [mm]: 90

l1 [mm]: 130

DN: 40

d2 G [Zoll]: 1 1/2

NPK-Nr.: 614.237

JRG-Nr.: 5281.040

d1 G [Zoll]: 1 3/4

6-kant [mm]: 6

L5 [mm]: 10

zDichtung: 09 294 06

l4 [mm]: 99.5

l3 [mm]: 30.5

d3 Rp [Zoll]: 1/4

l5 [mm]: 10

KRV-Ventil JRG LegioStop DN40

N° d'article

5281.040

l2 [mm]: 49.0

PN [bar]: 16

h [mm]: 169.0

d4 [mm]: 90

l1 [mm]: 155

DN: 50

d2 G [Zoll]: 2

NPK-Nr.: 614.238

JRG-Nr.: 5281.050

d1 G [Zoll]: 2 3/8

6-kant [mm]: 6

L5 [mm]: 11

zDichtung: 09 294 12

l4 [mm]: 119.7

l3 [mm]: 35.3

d3 Rp [Zoll]: 1/4

l5 [mm]: 11

KRV-Ventil JRG LegioStop DN50

N° d'article

5281.050

Description

Abgänge mit Aussengewinde BR 1 EN ISO 228-1, ohne Verschraubung, PN 16, mit totraumfreiem Oberteil JRG LegioStop, Gewindeanschluss für Prüf- und Entleerventil mit Verschlusszapfen 5149 verschlossen, ohne Prüf- und Entleerventil, Gehäuse aus Rotguss, geschliffene, nichtsteigende Ventilstange und -sitz aus Chromnickelstahl, Rückflussverhinderer als Kunststoff-Strömungskörper aus PPSU, Dichtungen aus EPDM, Handrad aus Kunststoff, für Wasser bis 90 °C. Geprüft nach DIN EN 1213 / DIN EN 13959, Schallschutzgeprüft Armaturengeräuschgruppe 1.
Oberteil zu KRV siehe 5295, Prüf- und Entleerventil siehe 7301.080. Verschraubungen auf Kunststoff-Systeme: 4700, 5550. Verschraubungen auf Chromnickelstahl-Systeme: 8350, 8355. Verschraubungen mit Gewindeanschlüssen: 8201, 8206, 8299, 8333, 8339, 8360. Es sind AFM 34 Dichtungen zu verwenden. Diese dürfen weder geölt noch gefettet werden.
