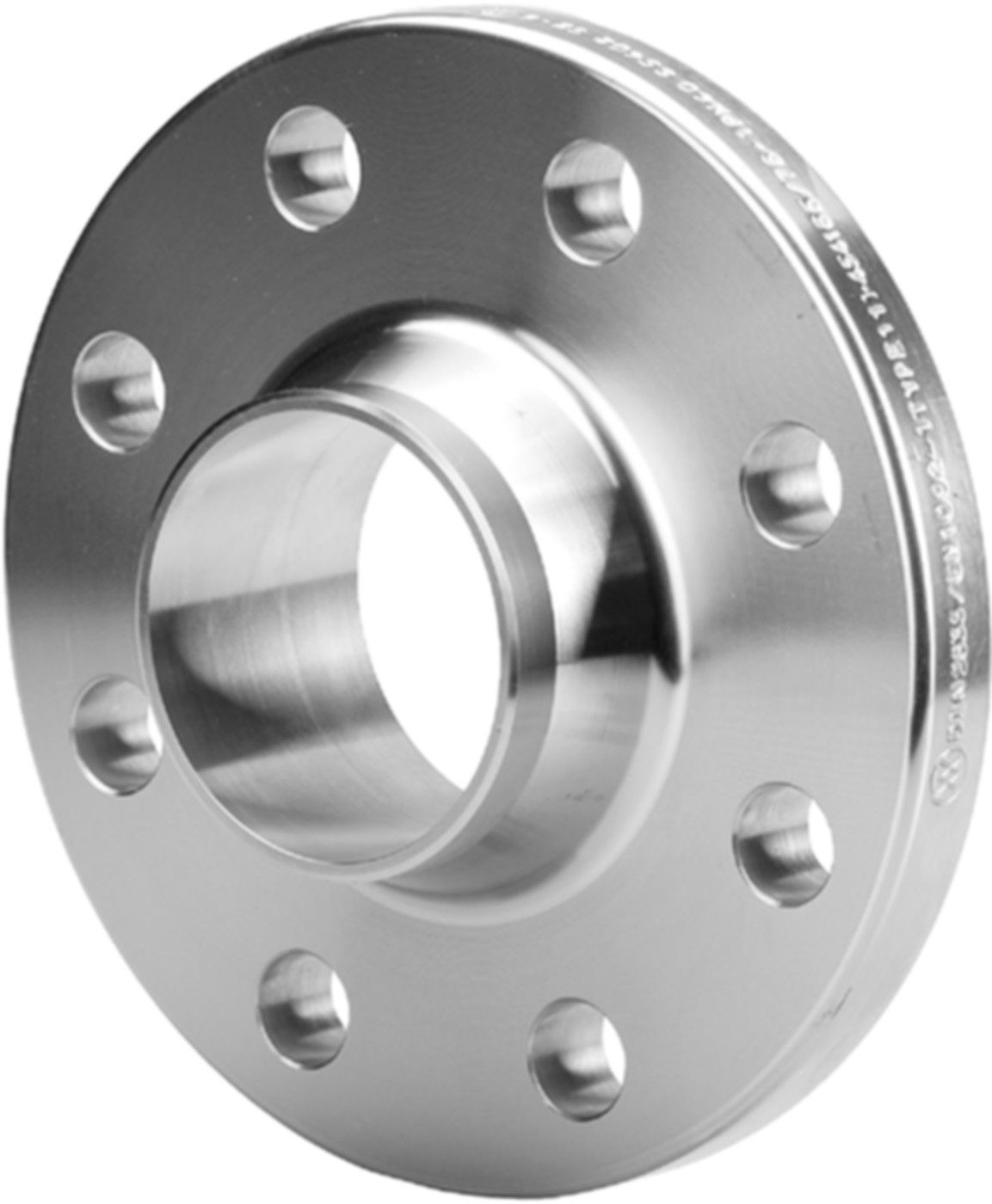

Name: Vorschweissflansch PN 6 - EN 1092-1 Typ11, mit Dichtungsleiste
SKU: VSM18716
Price: 9.06 CHF

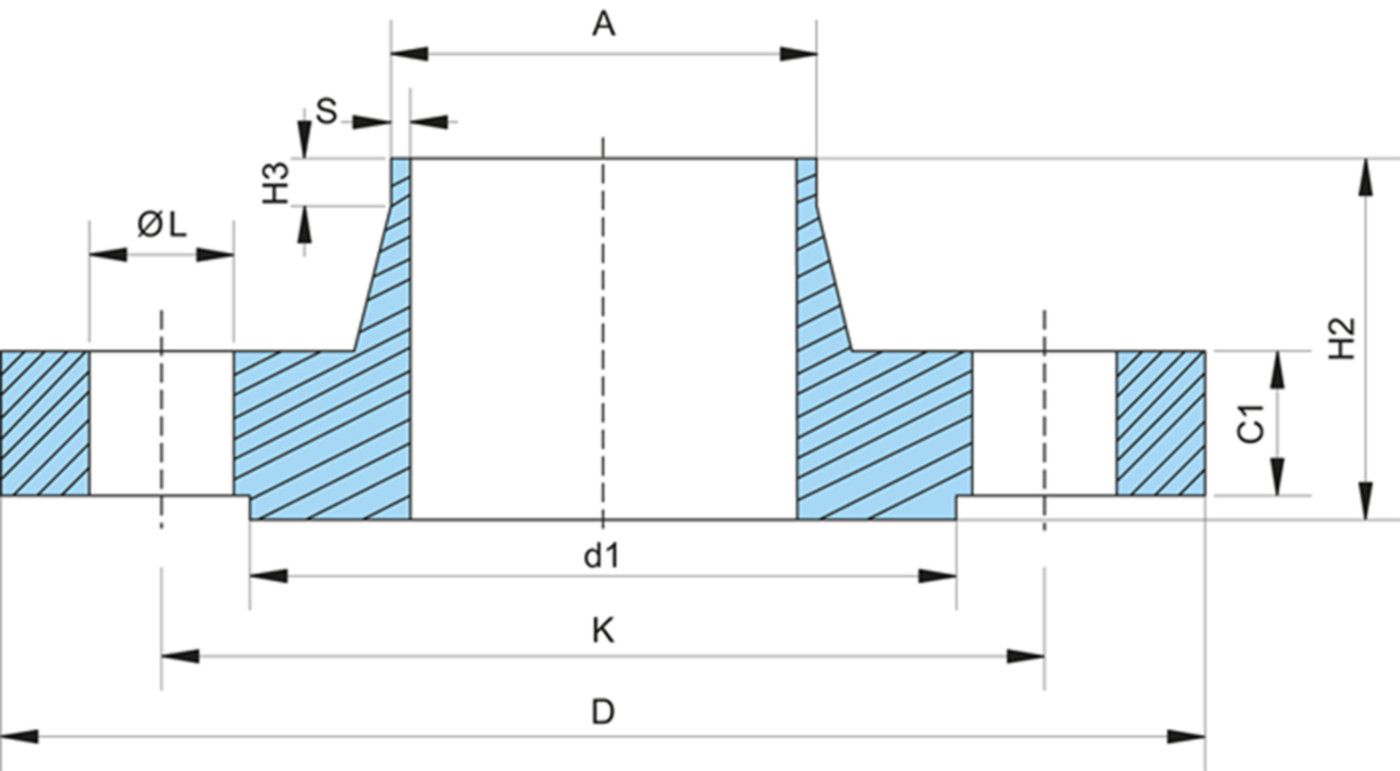

A [mm]: 21.3

K [mm]: 55

PN [bar]: 6

D [mm]: 80

Schrauben [Stück]: 4

H2 [mm]: 30

d1 [mm]: 40

Ø L [mm]: 11

DN: 15

Schraubengrösse [M]: M10 x 40

H3 [mm]: 6

C2 [mm]: 12

S [mm]: 2.0

Vorschw.Flansch PN 6 DN 15/ 21.3 EN 1092-1 P250GH, Schraublöcher 4

N° d'article

VSM187160152

A [mm]: 26.9

K [mm]: 65

PN [bar]: 6

D [mm]: 90

Schrauben [Stück]: 4

H2 [mm]: 32

d1 [mm]: 50

Ø L [mm]: 11

DN: 20

Schraubengrösse [M]: M10 x 40

H3 [mm]: 6

C2 [mm]: 14

S [mm]: 2.0

Vorschw.Flansch PN 6 DN 20/ 26.9 EN 1092-1 P250GH, Schraublöcher 4

N° d'article

VSM187160202

A [mm]: 33.7

K [mm]: 75

PN [bar]: 6

D [mm]: 100

Schrauben [Stück]: 4

H2 [mm]: 35

d1 [mm]: 60

Ø L [mm]: 11

DN: 25

Schraubengrösse [M]: M10 x 40

H3 [mm]: 6

C2 [mm]: 14

S [mm]: 2.3

Vorschw.Flansch PN 6 DN 25/ 33.7 EN 1092-1 P250GH, Schraublöcher 4

N° d'article

VSM187160252

A [mm]: 42.4

K [mm]: 90

PN [bar]: 6

D [mm]: 120

Schrauben [Stück]: 4

H2 [mm]: 35

d1 [mm]: 70

Ø L [mm]: 14

DN: 32

Schraubengrösse [M]: M12 x 45

H3 [mm]: 6

C2 [mm]: 14

S [mm]: 2.6

Vorschw.Flansch PN 6 DN 32/ 42.4 EN 1092-1 P250GH, Schraublöcher 4

N° d'article

VSM187160322

A [mm]: 48.3

K [mm]: 100

PN [bar]: 6

D [mm]: 130

Schrauben [Stück]: 4

H2 [mm]: 38

d1 [mm]: 80

Ø L [mm]: 14

DN: 40

Schraubengrösse [M]: M12 x 45

H3 [mm]: 7

C2 [mm]: 14

S [mm]: 2.6

Vorschw.Flansch PN 6 DN 40/ 48.3 EN 1092-1 P250GH, Schraublöcher 4

N° d'article

VSM187160402

A [mm]: 57.0

K [mm]: 110

PN [bar]: 6

D [mm]: 140

Schrauben [Stück]: 4

H2 [mm]: 38

d1 [mm]: 90

Ø L [mm]: 14

DN: 50

Schraubengrösse [M]: M12 x 45

H3 [mm]: --

C2 [mm]: --

S [mm]: --

Vorschw.Flansch PN 6 DN 50/ 57 EN 1092-1 P250GH, Schraublöcher 4

N° d'article

VSM187160501

A [mm]: 60.3

K [mm]: 110

PN [bar]: 6

D [mm]: 140

Schrauben [Stück]: 4

H2 [mm]: 38

d1 [mm]: 90

Ø L [mm]: 14

DN: 50

Schraubengrösse [M]: M12 x 45

H3 [mm]: 8

C2 [mm]: 14

S [mm]: 2.9

Vorschw.Flansch PN 6 DN 50/ 60.3 EN 1092-1 P250GH, Schraublöcher 4

N° d'article

VSM187160502

A [mm]: 76.1

K [mm]: 130

PN [bar]: 6

D [mm]: 160

Schrauben [Stück]: 4

H2 [mm]: 38

d1 [mm]: 110

Ø L [mm]: 14

DN: 65

Schraubengrösse [M]: M12 x 45

H3 [mm]: 9

C2 [mm]: 14

S [mm]: 2.9

Vorschw.Flansch PN 6 DN 65/ 76.1 EN 1092-1 P250GH, Schraublöcher 4

N° d'article

VSM187160651

A [mm]: 88.9

K [mm]: 150

PN [bar]: 6

D [mm]: 190

Schrauben [Stück]: 4

H2 [mm]: 42

d1 [mm]: 128

Ø L [mm]: 18

DN: 80

Schraubengrösse [M]: M16 x 55

H3 [mm]: 10

C2 [mm]: 16

S [mm]: 3.2

Vorschw.Flansch PN 6 DN 80/ 88.9 EN 1092-1 P250GH, Schraublöcher 4

N° d'article

VSM187160801

A [mm]: 108.0

K [mm]: 170

PN [bar]: 6

D [mm]: 210

Schrauben [Stück]: 4

H2 [mm]: 45

d1 [mm]: 170

Ø L [mm]: 18

DN: 100

Schraubengrösse [M]: M16 x 55

H3 [mm]: --

C2 [mm]: --

S [mm]: --

Vorschw.Flansch PN 6 DN 100/ 108 EN 1092-1 P250GH, Schraublöcher 4

N° d'article

VSM187161001

A [mm]: 114.3

K [mm]: 170

PN [bar]: 6

D [mm]: 210

Schrauben [Stück]: 4

H2 [mm]: 45

d1 [mm]: 148

Ø L [mm]: 18

DN: 100

Schraubengrösse [M]: M16 x 55

H3 [mm]: 10

C2 [mm]: 16

S [mm]: 3.6

Vorschw.Flansch PN 6 DN 100/ 114.3 EN 1092-1 P250GH, Schraublöcher 4

N° d'article

VSM187161002

A [mm]: 133.0

K [mm]: 200

PN [bar]: 6

D [mm]: 240

Schrauben [Stück]: 8

H2 [mm]: 48

d1 [mm]: 90

Ø L [mm]: 18

DN: 125

Schraubengrösse [M]: M16 x 60

H3 [mm]: --

C2 [mm]: --

S [mm]: --

Vorschw.Flansch PN 6 DN 125/ 133 EN 1092-1 P250GH, Schraublöcher 8

N° d'article

VSM187161251

A [mm]: 139.7

K [mm]: 200

PN [bar]: 6

D [mm]: 240

Schrauben [Stück]: 8

H2 [mm]: 48

d1 [mm]: 178

Ø L [mm]: 18

DN: 125

Schraubengrösse [M]: M16 x 60

H3 [mm]: 10

C2 [mm]: 18

S [mm]: 4.0

Vorschw.Flansch PN 6 DN 125/ 139.7 EN 1092-1 P250GH, Schraublöcher 8

N° d'article

VSM187161252

A [mm]: 159.0

K [mm]: 225

PN [bar]: 6

D [mm]: 265

Schrauben [Stück]: 8

H2 [mm]: 48

d1 [mm]: 202

Ø L [mm]: 18

DN: 150

Schraubengrösse [M]: M16 x 60

H3 [mm]: --

C2 [mm]: --

S [mm]: --

Vorschw.Flansch PN 6 DN 150/ 159 EN 1092-1 P250GH, Schraublöcher 8

N° d'article

VSM187161501

A [mm]: 168.3

K [mm]: 225

PN [bar]: 6

D [mm]: 265

Schrauben [Stück]: 8

H2 [mm]: 48

d1 [mm]: 202

Ø L [mm]: 18

DN: 150

Schraubengrösse [M]: M16 x 60

H3 [mm]: 10

C2 [mm]: 18

S [mm]: 4.5

Vorschw.Flansch PN 6 DN 150/ 168.3 EN 1092-1 P250GH, Schraublöcher 8

N° d'article

VSM187161502

A [mm]: 219.1

K [mm]: 280

PN [bar]: 6

D [mm]: 320

Schrauben [Stück]: 8

H2 [mm]: 55

d1 [mm]: 258

Ø L [mm]: 18

DN: 200

Schraubengrösse [M]: M16 x 60

H3 [mm]: 10

C2 [mm]: 20

S [mm]: 6.3

Vorschw.Flansch PN 6 DN 200/ 219.1 EN 1092-1 P250GH, Schraublöcher 8

N° d'article

VSM187162001

A [mm]: 273.0

K [mm]: 335

PN [bar]: 6

D [mm]: 375

Schrauben [Stück]: 12

H2 [mm]: 60

d1 [mm]: 312

Ø L [mm]: 18

DN: 250

Schraubengrösse [M]: M16 x 65

H3 [mm]: 15

C2 [mm]: 22

S [mm]: 6.3

Vorschw.Flansch PN 6 DN 250/ 273 EN 1092-1 P250GH, Schraublöcher 12

N° d'article

VSM187162502

A [mm]: 323.9

K [mm]: 395

PN [bar]: 6

D [mm]: 440

Schrauben [Stück]: 12

H2 [mm]: 62

d1 [mm]: 365

Ø L [mm]: 22

DN: 300

Schraubengrösse [M]: M20 x 70

H3 [mm]: 15

C2 [mm]: 22

S [mm]: 7.1

Vorschw.Flansch PN 6 DN 300/ 323.9 EN 1092-1 P250GH, Schraublöcher 12

N° d'article

VSM187163001
